Store

1.架构图

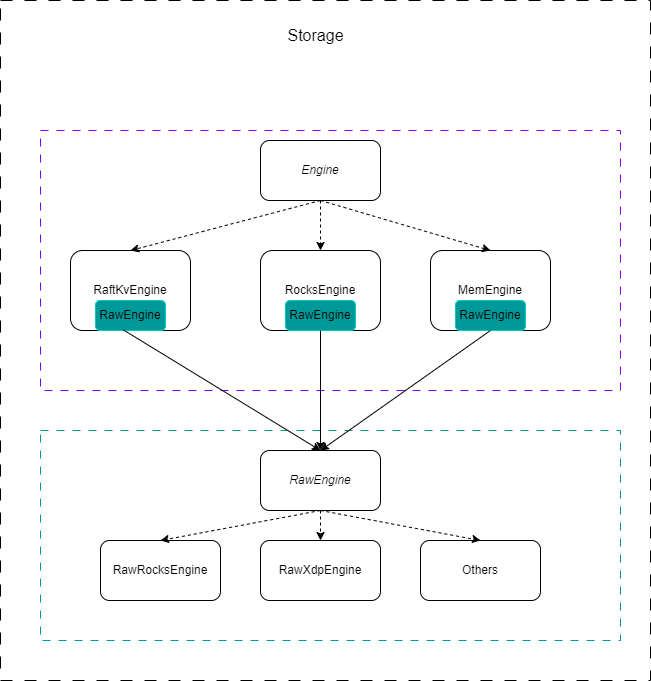

存储架构

存储类负责管理整个存储系统，该系统由两层存储引擎组成：上层是 Engine，下层是 RawEngine。 Engine 和 RawEngine 都是抽象接口类，可以有多个实现，如 RocksEngine、RaftKvEngine、MemEngine 等。

RawEngine 是底层引擎，充当封装器，也可以有多个实现。 引擎内部可以包含 RawEngine。

  • RaftKvEngine 是基于 Raft 的分布式存储引擎，用于生产环境。

  • RocksEngine 是一个具有单一副本的单节点存储引擎，既可用于生产环境，也可用于测试环境。

  • MemEngine 是一个基于内存的存储引擎，主要用于测试。

  • RawRocksEngine 是 RocksDB 的直接封装器，封装了 RocksDB 的实现细节，并为上层提供了易于使用的接口。

2.存储流程

这里使用Key/Value内存存储，由于Key/Value是一个二进制字节数组，因此直接用std::string存储不是很合适。您可以使用RocksDB的Slice类来表示它，这可以减少数据传输过程中的数据复制。

  • KvPUT

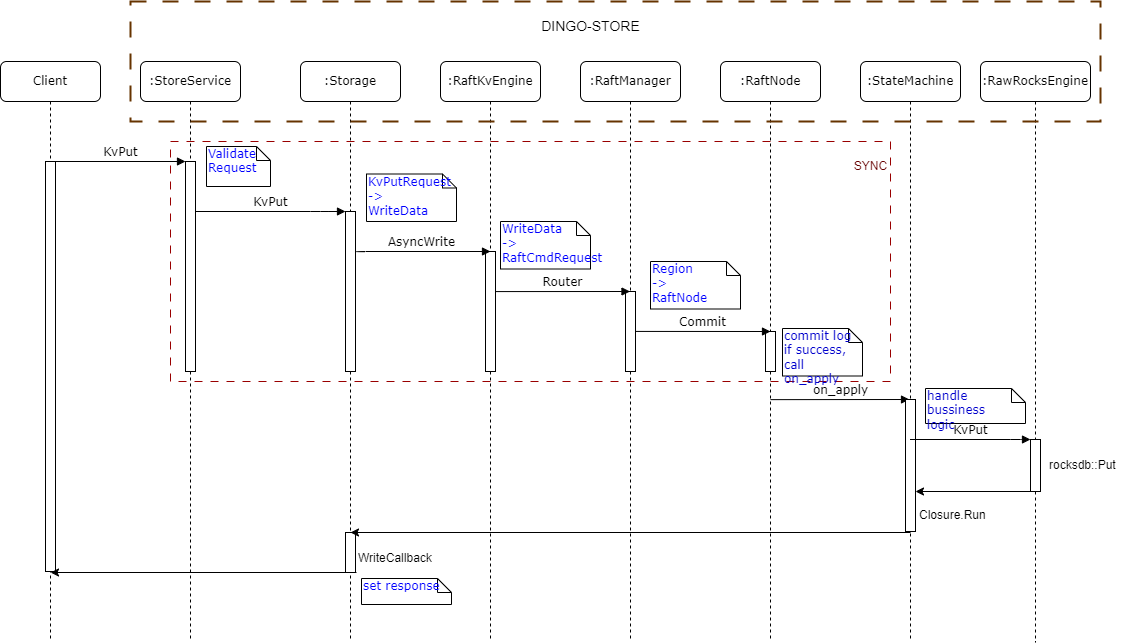

KvPut

  • KvGet

KvGet

3.元数据管理

StoreServerMeta： 管理存储节点的状态，无需持久化，可在存储节点启动时从配置文件中获取。

存储区域元信息（StoreRegionMeta）： 管理存储节点上的所有区域元信息，这些信息需要持久保存并定期报告给协调器。

  • 持久化

    • key: META_REGION_{region_id}

    • value: pb协议pb::common::Region序列化

    • 只保留最新版本

    • 当region状态有变化时立即持久化

    • region 的版本由 epoch field表示。 当region 的状态发生变化时，epoch 也会发生变化、并且单调增加。

*StoreMetaManager：*管理store所有的元数据，包括StoreServerMeta和StoreRegionMeta。

4.实施过程

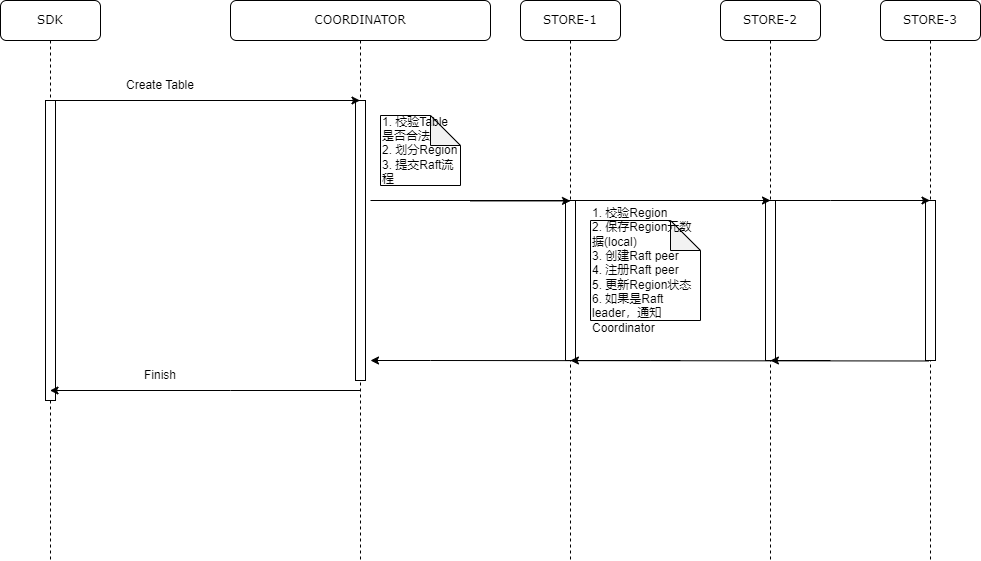

  • 创建 Table/Region Create Table

  1. 验证是否可以创建分区。

    • epoch==0&&state=NEW && NotExist(region)

    • Region是否合法。

    • 节点包含当前存储节点。

  2. 保存 Region元数据

  3. 创建 Raft Peers。

  4. 初始化 Raft Peer。

  5. 添加到 Raft 节点管理器。

  6. 更新 Region状态。

  7. 如果是Raft leader，通知coordinator

注释:

Region 应该有两个状态，一个是与Region 相对应的 Peer 的状态（Region-Peer-State），另一个是Region 的状态（Region-State）。 Region-State 由 Coordinator 维护，Region-Peer-State 由 Store 维护。

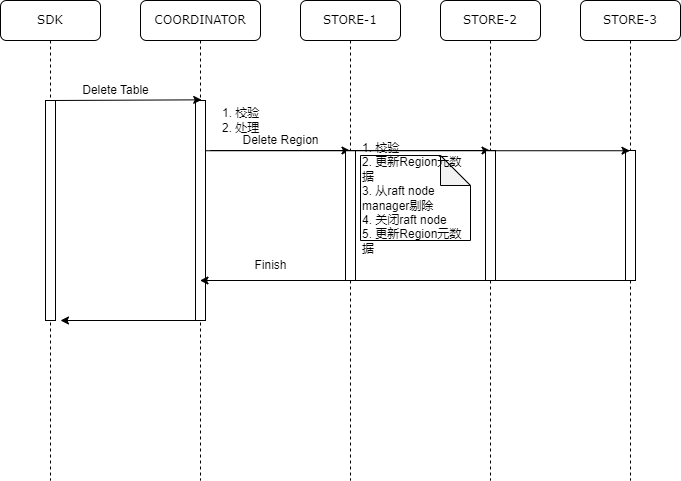

  • Delete Table/Region Delete Table

  1. 验证是否可以销毁Region 。

  2. 更新Region 元数据。

  3. 准备销毁该Region。

  4. 从 Raft 节点管理器中移除。

  5. 关闭 Raft 节点。

  6. 更新Region 元数据。

  7. 通知 Coordinator.

注释: Coordinator 只有在收到半数以上Store 的成功删除确认后，才会认为表格删除成功。

  • Store 初始化：

    1. 初始化配置文件。

    2. 初始化服务日志。

    3. 验证Coordinator 是否存在且有效。

    4. 首先读取本地文件，初始化服务 ID。 如果不存在，则从Coordinator中获取。

    5. 初始化从Coordinator获取的当前服务节点的region 。

    6. 初始化存储引擎。

    7. 初始化 StoreService。
